Длительные серии работы
Подача и рабочий режим должны соответствовать продолжительности включений пневмоинструмента.
Сжатый воздух. Продуманная система.
Винтовые компрессоры GMP для автосервиса, мойки и небольшого производства.
Модели 2,2–7,5 кВт, каталожная подача 420–900 л/мин, питание 220 и 380 В. Подбор по расходу воздуха, режиму работы и требованиям пневмоинструмента.
220 / 380 Вварианты питания
100–270 лобъём ресивера
BOX и VSD — по исполнению

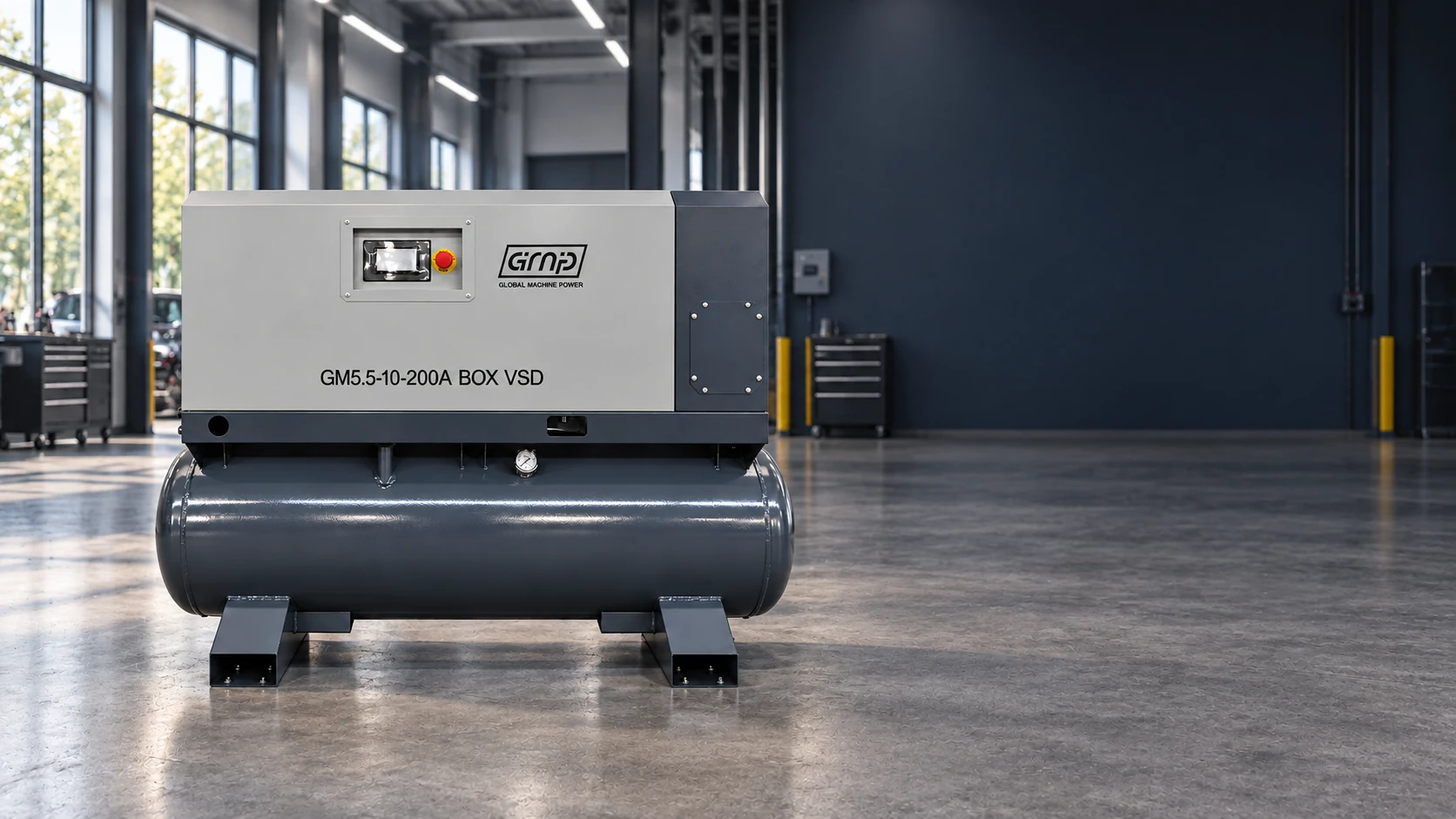

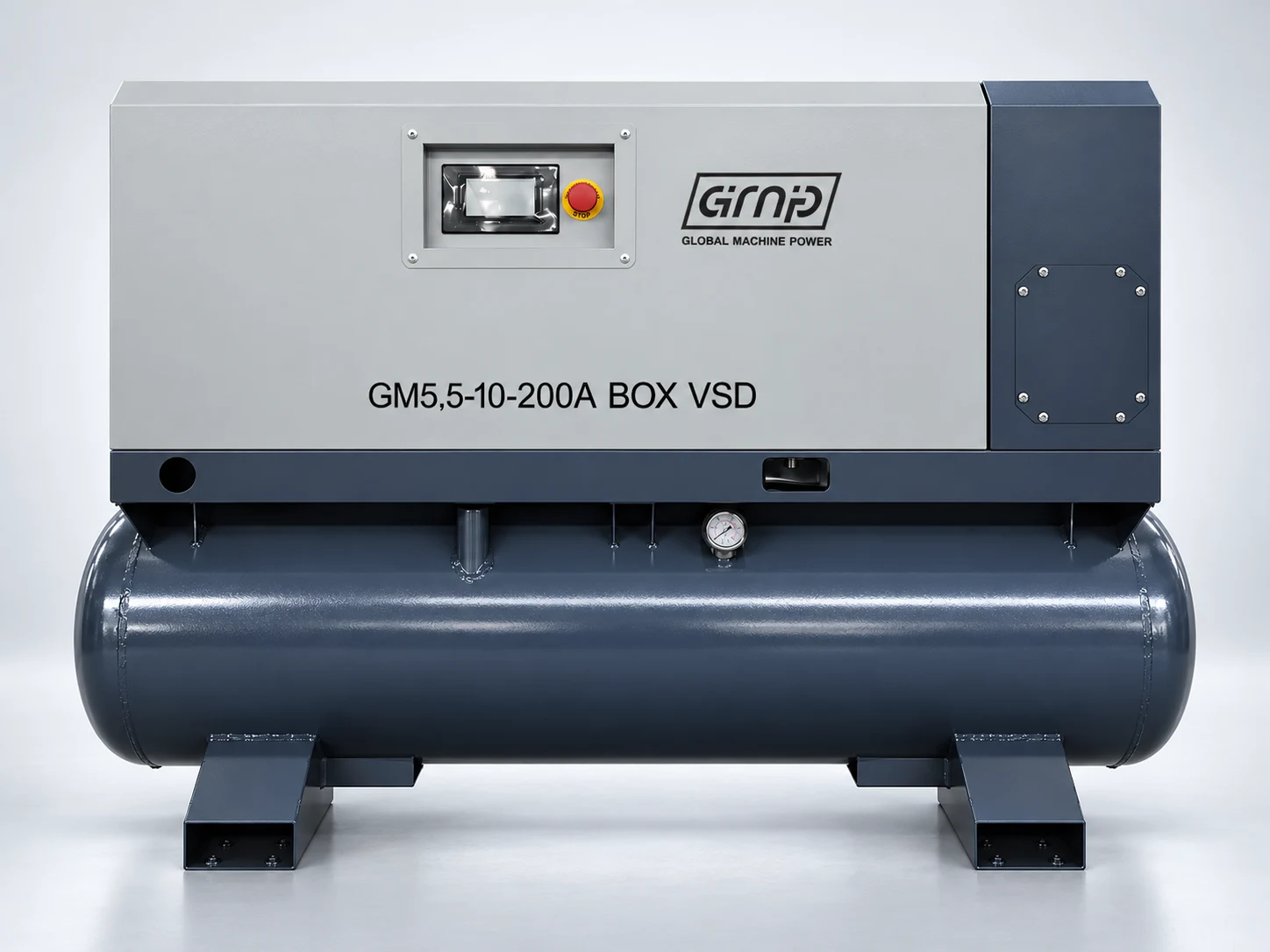

GM5,5-10-200A BOX VSD
01 / Рабочий ритм
Воздух для работы.
Оборудование — под вашу нагрузку.
Когда инструмент работает регулярно, важна согласованная система: компрессор, сеть и подготовка воздуха.
Ожидание давления
Проверьте расход, утечки и ограничения пневмолинии. Больший ресивер не устраняет постоянный дефицит подачи.
Одновременные включения
Суммируйте потребление инструментов, работающих вместе. BOX рассматривайте для акустического комфорта.
Число постов само по себе не является расчётом расхода. Для редких коротких операций поршневой компрессор может оставаться разумным решением.
02 / Осознанный выбор
Винтовой компрессор
на замену поршневому
Выбор начинается с режима, а не с одинаковых цифр мощности.
КритерийВинтовой GMPПоршневой
РежимРегулярная нагрузка; по паспортуКороткие операции; зависит от модели
ПодачаКаталожная точка 10 барСверить выходную подачу
ШумBOX может снижать шумЗависит от конструкции
УправлениеVSD в отдельных исполненияхПо конкретной модели
ОбслуживаниеМасло, фильтры, сепараторМасло, клапаны и привод
Качество воздухаПодготовка по задачеПодготовка по задаче
03 / Модельный ряд
Винтовые компрессоры GMP
от 2,2 до 7,5 кВт
От компактных 2,2 кВт до 7,5 кВт с VSD. Сравните питание, подачу и комплектацию. Цена — по запросу.
Серия 2,2
2,2 кВт
420 л/мин · при 10 бар
220 В · 150 л · BOX · Без VSD
Карточка модели ↗Серия 3
3 кВт
520 л/мин · при 10 бар
380 В · 100 л · Открытое · Без VSD
Карточка модели ↗Серия 5,5
5,5 кВт
600 л/мин · при 10 бар
220 В · 200 л · BOX · VSD
Карточка модели ↗Серия 7,5
7,5 кВт
900 л/мин · при 10 бар
380 В · 270 л · BOX · VSD
Карточка модели ↗Винтовые компрессоры GMP малой мощности
| Модель | Питание | Мощность | Подача | Ресивер | BOX | VSD |
|---|---|---|---|---|---|---|
| GM2,2-10-100A | 220 В | 2,2 кВт | 420 л/мин | 100 л | Нет | Нет |

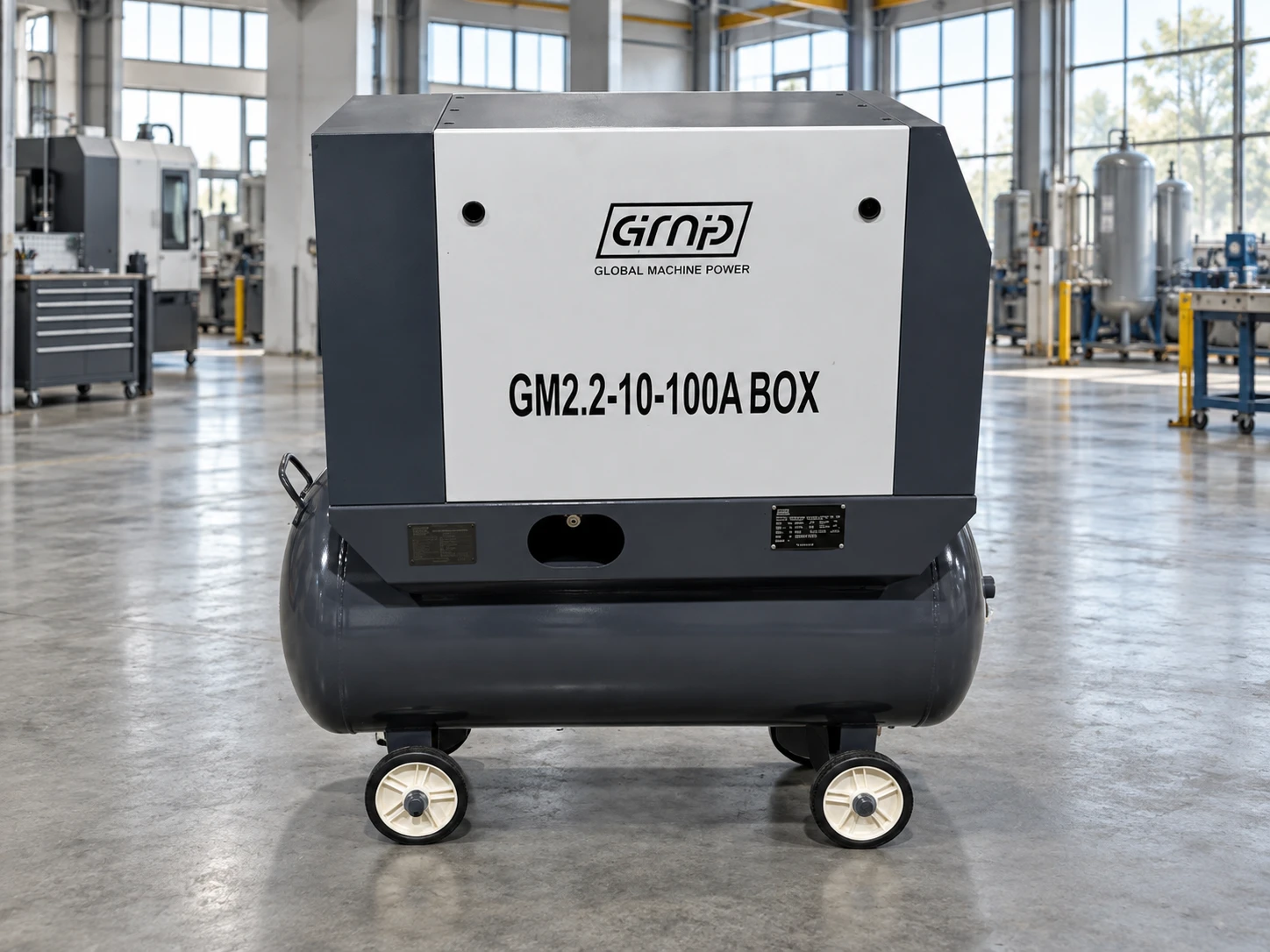

| GM2,2-10-100A BOX | 220 В | 2,2 кВт | 420 л/мин | 150 л | Да | Нет |
| GM3-10-100 | 380 В | 3 кВт | 520 л/мин | 100 л | Нет | Нет |
| GM3-10-100 BOX | 380 В | 3 кВт | 520 л/мин | 150 л | Да | Нет |
| GM5,5-10-200A BOX VSD (IP23) | 220 В | 5,5 кВт | 600 л/мин | 200 л | Да | Да |
| GM5,5-10-200 (IP54) | 380 В | 5,5 кВт | 600 л/мин | 200 л | Нет | Нет |
| GM5,5-10-200 BOX (IP54) | 380 В | 5,5 кВт | 600 л/мин | 200 л | Да | Нет |
| GM5,5-10-200 VSD BOX (IP23) | 380 В | 5,5 кВт | 600 л/мин | 200 л | Да | Да |
| GM5,5-10-200 VSD BOX (IP55) | 380 В | 5,5 кВт | 600 л/мин | 200 л | Да | Да |
| GM7,5-270 VSD | 380 В | 7,5 кВт | 900 л/мин | 270 л | Да | Да |
04 / Подача и ресивер
Компрессор на 400, 500, 600 или 900 литров —
что считать в литрах.
В объявлениях «литры» означают то подачу воздуха в литрах в минуту, то объём ресивера. Это разные величины: подача определяет, хватит ли воздуха инструменту, ресивер только сглаживает пики.
| Запрос | Подача при 10 бар | Мощность | Питание | Ресивер | Соответствие |
|---|---|---|---|---|---|
| 400 л/мин | 420 л/мин | 2,2 кВт | 220 В | 100–150 л | ближайшее сверху |
| 500 л/мин | 520 л/мин | 3 кВт | 380 В | 100–150 л | ближайшее сверху |
| 600 л/мин | 600 л/мин | 5,5 кВт | 220 или 380 В | 200 л | точное совпадение |
| 700 л/мин | 900 л/мин | 7,5 кВт | 380 В | 270 л | ближайшее сверху |
| 800 л/мин | 900 л/мин | 7,5 кВт | 380 В | 270 л | ближайшее сверху |
| 900 л/мин | 900 л/мин | 7,5 кВт | 380 В | 270 л | точное совпадение |
Исполнений между 600 и 900 л/мин в этой линейке нет: под запрос на 700 или 800 л/мин берут GM7,5-270 VSD с подачей 900 л/мин. Подача указана по каталогу в точке 10 бар; при меньшем давлении она не увеличивается, фактический FAD сверяется по паспорту перед заказом.
Мощности в линейке четыре: 2,2, 3, 5,5 и 7,5 кВт. Исполнений на 4 и 5 кВт нет — под такой запрос смотрят 3 или 5,5 кВт по фактическому расходу инструмента, а не по цифре в киловаттах.
Ресиверы в этих исполнениях — 100, 150, 200 и 270 л. Если в запросе имелся в виду ресивер на 400–900 л, укажите это в заявке: винтовому компрессору такой объём не нужен, а отдельный сосуд подбирается под задачу.
05 / Электросеть
Винтовой компрессор на 220 В — в том числе 5,5 кВт с VSD.
GM5,5-10-200A BOX VSD: каталожная подача 600 л/мин при 10 бар, ресивер 200 л.
220 В не означает любую розетку.
Проверить мою электросеть До подключения проверяют паспортный ток, доступную мощность линии, защиту, кабель и заземление. VSD не компенсирует недостаточную мощность сети.
06 / Применение
Компрессоры для производства,
автомоек и автосервисов
Компрессор для автосервиса

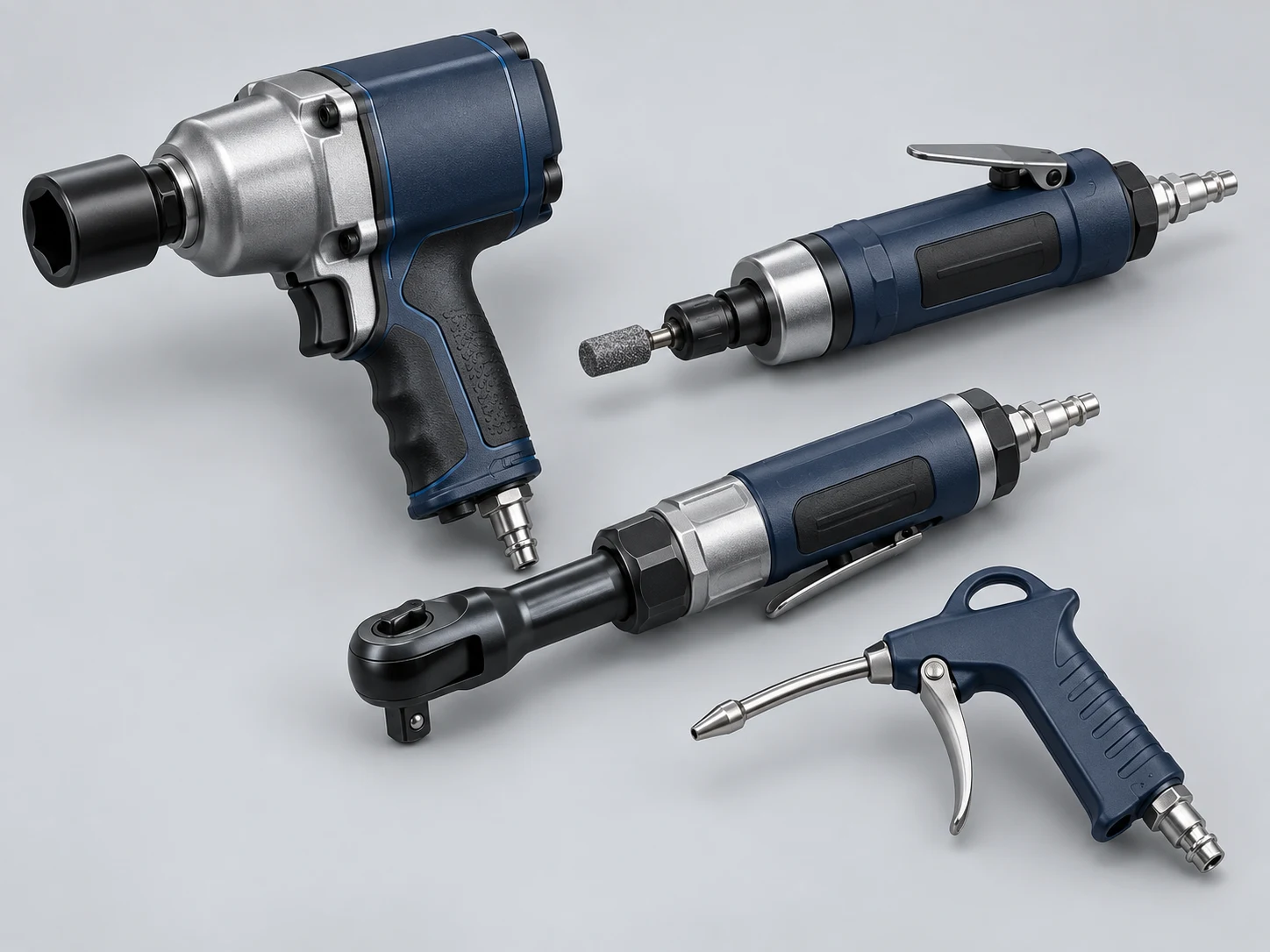

Гайковёрты, трещотки, шлифмашины: нагрузку задают паспортный расход и одновременность работы.

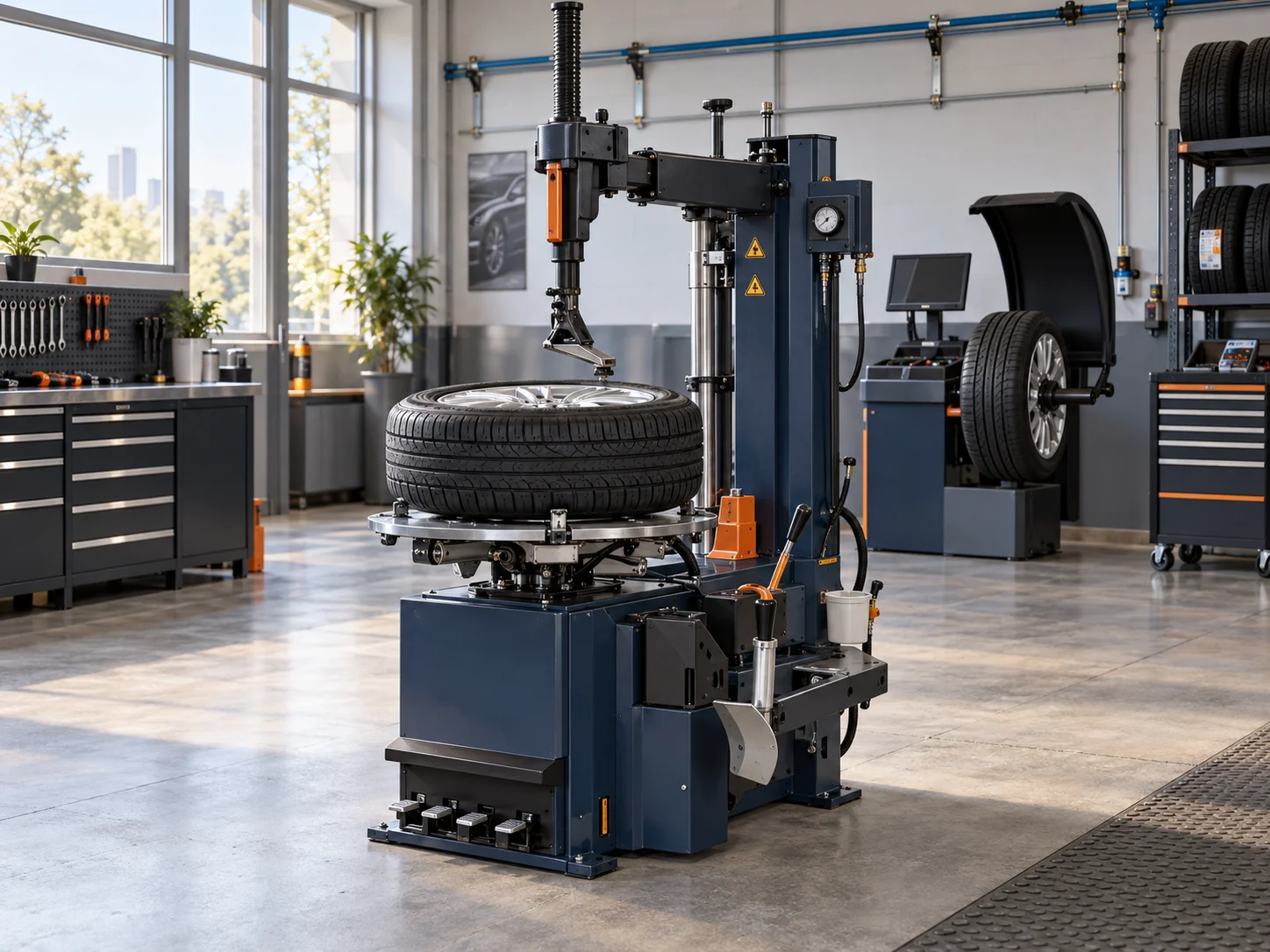

Шиномонтаж
Станок, накачка и гайковёрт: проверьте суммарный расход при одновременных включениях.
Детейлинг и окраска
Для продувки и окраски подберите осушение и фильтрацию по требованиям процесса. Компрессор размещают в сухой технической зоне.
Компрессор для автомойки
Продувка, пневмопистолеты и оборудование с воздушным питанием: учитывайте расход каждого потребителя. Компрессор и электрика — вне зоны брызг; мойка высокого давления сама по себе не определяет расход воздуха.
Компрессор для мебельного производства
Пневмостеплеры, гвоздезабивные пистолеты и сборочный инструмент: рассчитывайте одновременные включения. Для шлифования и нанесения покрытий отдельно проверьте подачу и качество воздуха.
Компрессор для небольшого производства металлоизделий
Пневмошлифмашины, сборочный инструмент и зажимы: ориентируйтесь на непрерывный расход и рабочий цикл. Мощность компрессора выбирают по нагрузке оборудования, а не по площади цеха.
07 / Система воздуха
Компрессор только начало.
Качество воздуха — результат работы системы подготовки воздуха
Компрессор
Подача и давление под нагрузку
Подготовка

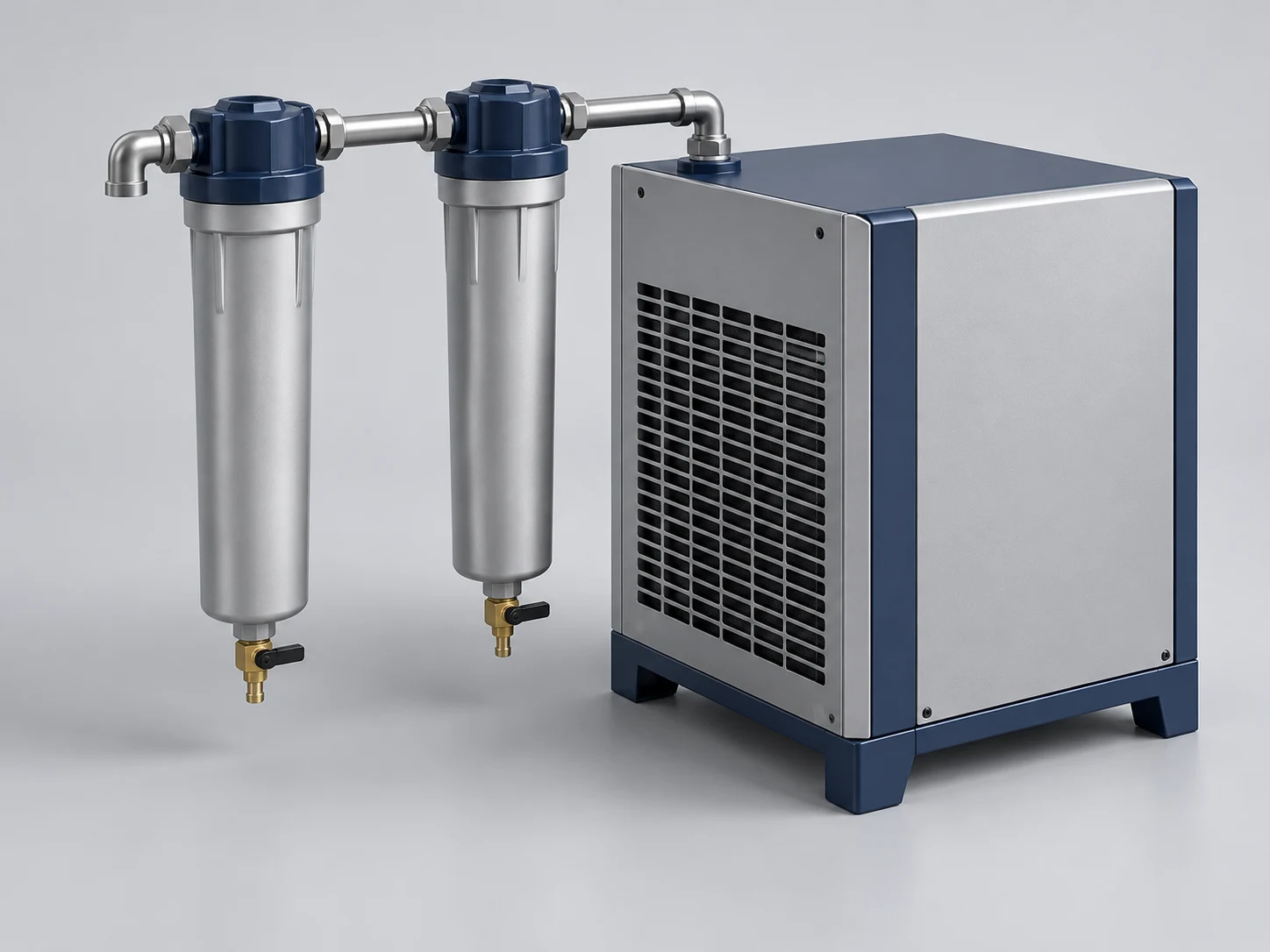

Рефрижераторный осушитель и магистральные фильтры по задаче

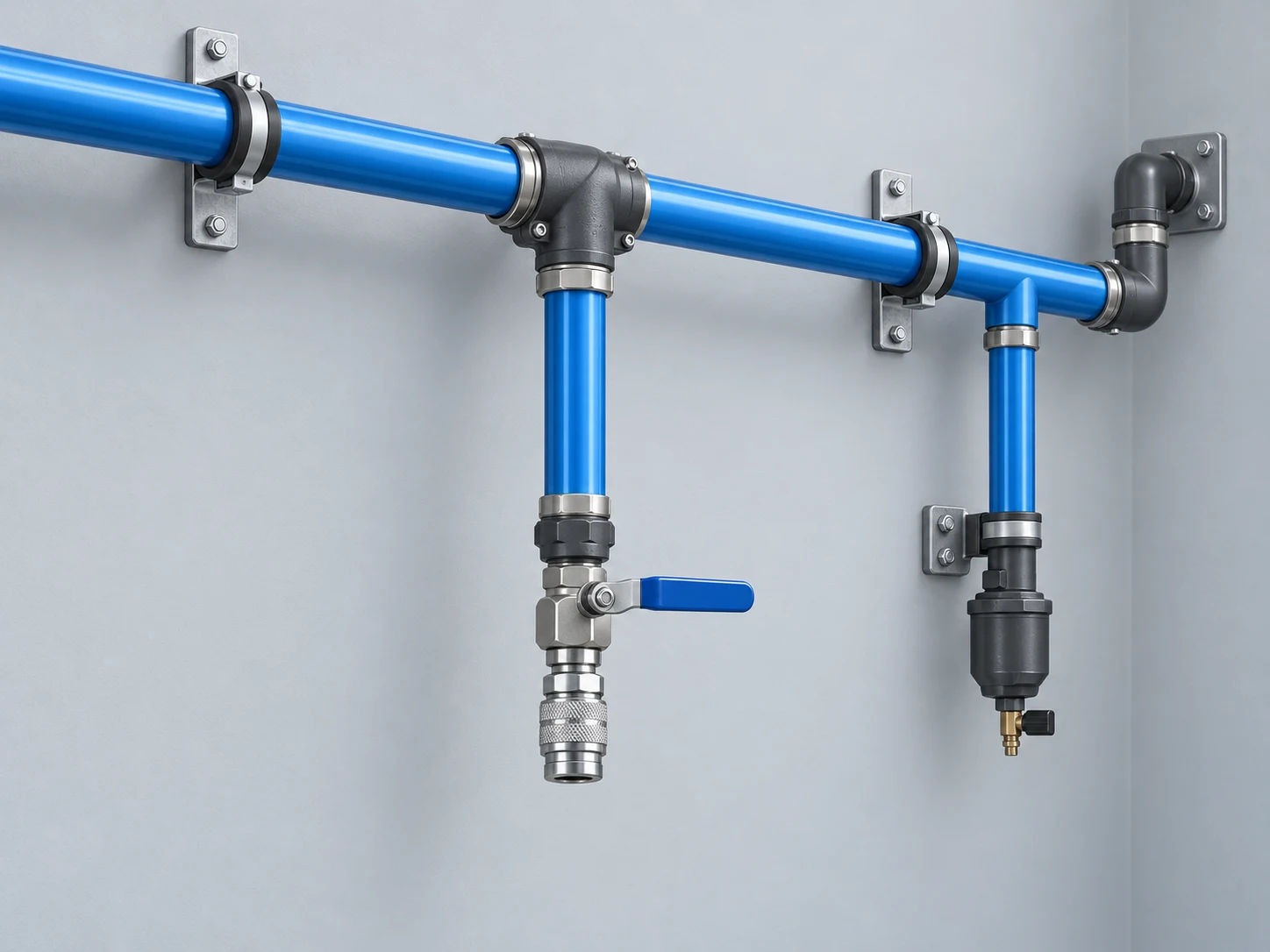

Пневмолиния
Пневматические трубы, соединения и точки подключения
Инструмент
Нужное качество воздуха в точке работы
Функциональная последовательность; состав и порядок ступеней определяются проектом.
Не путайте фильтры
Входной очищает всасываемый воздух; масляный — контур масла; сепаратор отделяет масло. Они не заменяют магистральную подготовку.
Дайте установке пространство
Сухое место, свободная вентиляция, доступ для обслуживания. Расстояния и температуры — по руководству.
Подберите воздух под процесс
Для окраски и чувствительного инструмента состав подготовки согласуют отдельно. Осушитель не заявлен встроенным для всей линейки.
08 / Предварительный подбор
Найдите исполнение
под ваши параметры.
Введите итоговый расход с выбранным вами запасом. Скрытых коэффициентов в расчёте нет.
Результат подбораТочность начинается
Точность начинается
с вашей задачи.
Укажите расход, питание и давление. Мы сопоставим их с модельным рядом.
Предварительное сопоставление по каталожным данным. До заказа проверяются FAD, рабочий режим, ток линии, диапазон регулирования и подготовка воздуха.
09 / Ответы инженера
Что важно
до покупки.
Хороший подбор учитывает всю систему, а не только мощность двигателя.
Как выбрать компрессор под гайковёрт и шиномонтаж?
Сложите расход одновременно работающих инструментов по их паспортам, учтите режим, потери давления и выбранный вами запас. Число постов само по себе не определяет модель.
Можно ли заменить поршневой компрессор винтовым?
При регулярной длительной нагрузке винтовая установка может быть уместнее. Для редких коротких операций поршневой компрессор может оставаться разумным выбором. Сначала проверьте утечки и пропускную способность линии.
Что означает каталожная подача?
Это опубликованная подача при указанной рабочей точке — здесь 10 бар. Сертифицированная методика FAD для всей группы не установлена. Сравнивать подачу со всасыванием поршневого компрессора напрямую нельзя.
Зачем нужен ресивер?
Ресивер создаёт запас воздуха для кратких пиков и помогает сглаживать колебания. Он не увеличивает непрерывную подачу компрессора и не компенсирует постоянный дефицит воздуха.
Как проверить 220 В для модели 5,5 кВт?
По паспорту проверяют ток, доступную мощность линии, защиту, кабель и заземление. Частотный привод не компенсирует нехватку электрической мощности. Проверку выполняет квалифицированный специалист.
Нужен ли осушитель для окраски?
Система осушения и магистральной фильтрации подбирается по требованиям оборудования и процесса. Наличие осушителя не подтверждено для всех исполнений и не включается автоматически.
Чем отличается BOX?
BOX — исполнение с кожухом. Кожух может снижать шум, но конкретные значения требуют измерений. Для отвода тепла необходимы вентиляция и свободный сервисный доступ.
Когда полезен частотный привод VSD?
При изменяющейся нагрузке привод регулирует работу двигателя в пределах паспортного диапазона. Нижний предел регулирования необходимо проверить: работа на очень малом расходе не гарантируется.
10 / Следующий шаг
Подберём компрессор под инструменты и нагрузку вашего предприятия.
Получите подходящее исполнение и состав системы в коммерческом предложении. Начните с контакта и краткого описания задачи.
